Ο λευκός χαλκός νικελίου C70600 έχει εξαιρετικές συνολικές μηχανικές ιδιότητες, εξαιρετική αντοχή στη διάβρωση, καλή μορφοποίηση σε κρύο και ζεστό επεξεργασία και εύκολη κοπή και μπορεί να κατασκευαστεί σε σύρμα, ράβδο και πλάκα για την κατασκευή εξαρτημάτων ακριβείας στους τομείς οργάνων, ιατρικών συσκευών , καθημερινές ανάγκες και επικοινωνίες.

Το κράμα έχει περίπου 1,4 τοις εκατό σίδηρο και προστίθεται ίχνη μαγγανίου, γεγονός που του δίνει καλή μηχανική αντοχή. Το χαλκό-νικέλιο έχει εξαιρετική αντοχή στο θαλασσινό νερό, το αλμυρό νερό, τις οργανικές ενώσεις, τα άλατα, τα αραιά μη οξειδωτικά οξέα κ.λπ. ιδιότητες συγκόλλησης, υψηλή αντοχή στο υδρογόνο και μηχανικές ιδιότητες που διατηρούνται σε χαμηλές θερμοκρασίες.

Ορισμένες κοινές εφαρμογές για φλάντζες σωλήνων χαλκού-νικελίου περιλαμβάνουν σωλήνες συμπυκνωτή, εξοπλισμό θαλασσινού νερού, συστήματα ψύξης αυτοκινήτων, βρύσες, χαλύβδινες φλάντζες, εξαρτήματα αντλιών, χαλύβδινα εξαρτήματα και διάφορα εξαρτήματα θαλάσσιου υλικού.

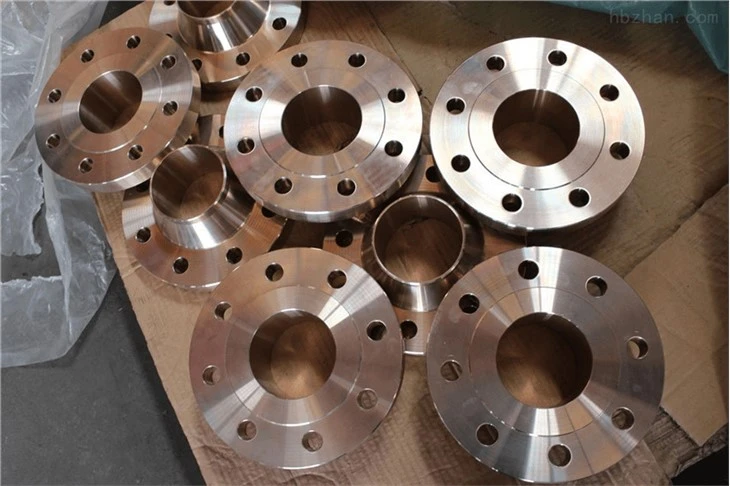

Προδιαγραφές C70600 CuNi 90-10 φλάντζα χαλκού νικελίου

Προδιαγραφές: ASTM B16.5/ASME SB16.5, ASTM B16.47/ASME SB16.47 κ.λπ.

Πρότυπα: ASTM, ASME, API, AISI, BS, ANSI, DIN, JIS

Υλικό: C70600 CuNi 90-10

Τύπος φλάντζας: Συγκολλημένη φλάντζα λαιμού, φλάντζα Slip On, Socket Welded Flange, Blind Flange, Lap Joint Flange

Τύπος προσώπου: Επίπεδο πρόσωπο (FF), Ανυψωμένο πρόσωπο (RF)

Μεγέθη: 1/2" έως 48" (15NB έως 1200NB)

Κατηγορία: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64

Αξιολόγηση πίεσης ANSI: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS

Υπολογισμός πίεσης DIN: 6 bar, 10 bar, 16 bar, 25 bar, 40 bar/ PN6, PN10, PN16, PN25, PN40, PN64

JIS: 5K, 10K, 16K, 20K, 30K, 40K, 63K

UNI/EN: 6 bar, 10 bar, 16 bar, 25 bar, 40 bar

Όροι πληρωμής: T/T, L/C

Χρόνος παράδοσης: Σύμφωνα με την απαιτούμενη ποσότητα

Διάγραμμα βαθμολογίας πίεσης C70600 CuNi 90-10 φλάντζα χαλκού νικελίου

Θερμοκρασία ℉	150#	300#	400#	600#	900#	1500#	2500#
-20 έως 100	720	960	275	1440	3600	2160	6000
200	600	800	230	1200	3000	1800	5000
300	540	720	205	1080	2700	1620	4500
400	495	660	190	995	2485	1490	4140
500	465	620	170	930	2330	1395	3880
1300	885	115	20	170	430	255	715
1350	60	80	20	125	310	185	515
1400	50	65	20	95	240	145	400
1450	35	45	15	70	170	105	285
600	435	580	140	875	2185	1310	3640
650	430	575	125	860	2150	1290	3580
700	425	565	110	850	2125	1275	3540
750	415	555	95	830	2075	1245	3460
800	405	540	80	805	2015	1210	3360
1000	320	430	20	640	1605	965	2675
1050	310	410	20	615	1545	925	2570
1100	255	345	20	515	1285	770	2145
1150	200	265	20	400	995	595	1655
850	395	530	65	790	1980	1190	3300
900	390	520	50	780	1945	1165	3240
950	380	510	35	765	1910	1145	3180
1200	155	205	20	310	770	465	1285
1250	115	150	20	225	565	340	945
1500	25	35	10	55	135	80	230

Χημική σύνθεση ( ποσοστό ) C70600 CuNi 90-10 φλάντζα χαλκού νικελίου

C	Mn	P	S	Σι	Fe	Pb	Zn	Sn	Ni plus Co	Cu
Μικρότερο ή ίσο με 0.05	0.50-1.00	Μικρότερο ή ίσο με 0.006	Μικρότερο ή ίσο με 0.01	Μικρότερο ή ίσο με 0.15	1.00-1.50	Μικρότερο ή ίσο με 0.02	Μικρότερο ή ίσο με 0.30	Μικρότερο ή ίσο με 0.03	9.00-11.00	Υπόλοιπο

Μηχανικές ιδιότητες C70600 CuNi 90-10 φλάντζα χαλκού νικελίου

Αντοχή εφελκυσμού (N/mm²)	Αντοχή διαρροής (N/mm²)	Επιμήκυνση (%)	Σκληρότητα Brinell
370	164	45	85

Pφυσικές ιδιότητες του C70600 CuNi 90-10 φλάντζα χαλκού νικελίου

Πυκνότητα	Θερμική αγωγιμότητα	Melting Tange	Ηλεκτρική αντίσταση	Συντελεστής θερμικής διαστολής (0-250 βαθμός )
8,9 g/cm³	50 W/mK	1090-1125 βαθμός	19 μΩ.m15 μοίρα	17
