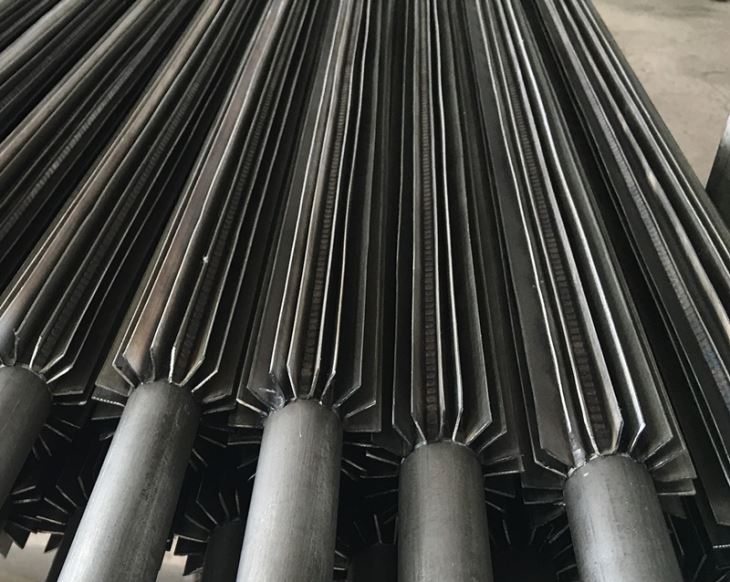

Σχήματος U διαμήκους πτερυγίου σωλήνα.
Ο σωλήνας διαμήκους πτερυγίου σχήματος U είναι ένας νέος τύπος προϊόντος ανταλλαγής θερμότητας που αναπτύσσεται από την εταιρεία μας σύμφωνα με την αυτο-ανάπτυξη των πελατών και αποτελείται από πολλούς τύπους λόγω των διαφορετικών υλικών, του ύψους των πτερυγίων και της δομής των πτερυγίων. Χρησιμοποιείται κυρίως σε πετρέλαιο, χημική βιομηχανία, προστασία του περιβάλλοντος, δομικά υλικά και ενεργειακή βιομηχανία. Ο παρακάτω πίνακας είναι μια σειρά από τεχνικές παραμέτρους του διαμήκους σωλήνα πτερυγίου σε σχήμα u που παράγεται από την εταιρεία μας. Φυσικά, μπορούμε να προσαρμόσουμε τα προϊόντα άλλων μεγεθών σύμφωνα με τις απαιτήσεις των πελατών.
Διαμήκης μορφή πτερυγίων.
1. Βασικές παράμετροι του διαμήκους σωλήνα πτερυγίων.
Υλικό Χάλυβας χάλυβα, χαμηλής κραματοποίησης χάλυβα, ανοξείδωτο χάλυβα.
προδιαγραφές mm 19 × 2, 25 × 2,5, 34 × 3,5, 48 × 4,5, 60 × 5, 76 × 6
Υλικό φινιρίσματος Χάλυβας άνθρακα, χαμηλής κραματοποίησης χάλυβα, ανοξείδωτος χάλυβας
Ύψος πτερυγίου mm 6.5,8,10,12,5,16,19,25,32
Αριθμός πτερυγίων 16,24,32,40,48
Το πάχος του πτερυγίου mm 0,8,0,9,1,0,1,2
Τα διαμήκη πτερύγια διαμήκους σωλήνα με πτερύγια, υπό μορφή κανάλι πτερυγίου σχήματος U, συγκολλούνται κατά μήκος του διαμήκους άξονα του σωλήνα. οι διαμήκεις σωλήνες πτερυγίων παράγονται με πτερύγια συγκόλλησης αντίστασης κατά τη διαμήκη κατεύθυνση κατά μήκος του σωλήνα. Η ταινία πτερυγίου πρώτα διαμορφώνεται σε κανάλι σχήματος U, έτσι ώστε κάθε σκέλος του U να σχηματίζει ένα πτερύγιο. Τα κανάλια κόβονται στο κατάλληλο μήκος και στη συνέχεια προσανατολίζονται κατά μήκος του σωλήνα (σωλήνες) και συγκολλούνται στη θέση τους. Τα κανάλια είναι συγκολλημένα σε ζεύγη Μεγέθη σωλήνα: ¾ "OD έως 12" NPS (12,75 "OD) Υψίματα πτερυγίων: 0,21" έως 1 ½ "Πάχος λεπίδας: 20 ga (.035") έως 18 ga. (.050 ") Υλικό: Ορείχαλκος, μαλακός χάλυβας, ανοξείδωτος χάλυβας και κράματα νικελίου.
Τα επιμήκη πτερύγια σχήματος I / L ή U συγκολλούνται στους κεντρικούς σωλήνες πυρήνα με συγκόλληση με αντίσταση ή συγκόλληση με μέταλλο πλήρωσης
Εφαρμογές
Οι επιμήκεις σωλήνες με πτερύγια χρησιμοποιούνται άγρια στους ακόλουθους τομείς:
1. Βιομηχανία χημικών, πετροχημικών, πετρελαίου και ενέργειας.
2. Ανταλλαγές θερμότητας.
3. Ηλεκτρικοί θερμοσίφωνες.
4. Ψύκτες αερίου και θερμαντήρες.
5. Θερμαντήρες δεξαμενών.
Διάμετρος σωλήνα βάσης 12mm-273mm
Πάχος τοιχώματος σωλήνα βάσης 2.11mm-25.4mm
Τελική ποσότητα 1U-36U
Πάχος άκρου 1,0mm-1,5mm
Φινίρισμα ύψους 5.0mm-25.0mm
Υλικό βασικού σωλήνα: Ανοξείδωτο χάλυβα, χάλυβας άνθρακα, κράμα, νικέλιο κλπ.
Φινίρισμα: Χάλυβας άνθρακα, ανοξείδωτος χάλυβας, κράμα κλπ.
