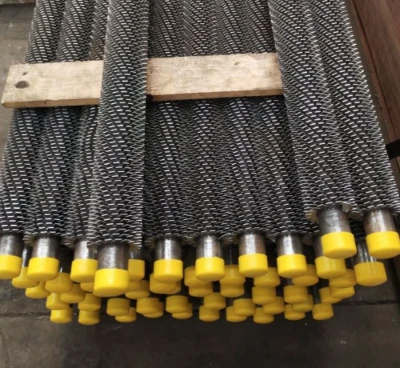

ASTM A192 οδοντωτός σωλήνας με πτερύγια
- Τυπική προδιαγραφή ASTM A192 για σωλήνες λεβήτων από ανθρακούχο χάλυβα χωρίς ραφή για σέρβις υψηλής πίεσης.
Το ASTM A192 είναι μια προδιαγραφή για σωλήνες λέβητα από ανθρακούχο χάλυβα υψηλής πίεσης χωρίς ραφή. Οι οδοντωτοί σωλήνες με πτερύγια, γνωστοί επίσης ως οδοντωτά πτερύγια ή οδοντωτοί σωλήνες πτερυγίων, είναι ένας τύπος σωλήνα με πτερύγια με οδοντώσεις στην εξωτερική επιφάνεια των πτερυγίων. Για αντοχή και αντοχή στη διάβρωση, οι σωλήνες είναι κατασκευασμένοι από ανθρακούχο χάλυβα. Τα οδοντωτά πτερύγια είναι συχνά κατασκευασμένα από υψηλή θερμική αγωγιμότητα και ανθεκτικό στη διάβρωση άνθρακα και κράμα χάλυβα. Η συγκόλληση υψηλής συχνότητας χρησιμοποιείται συνήθως για τη σύνδεση των πτερυγίων στους σωλήνες. Οι οδοντώσεις στα πτερύγια συμβάλλουν στην αύξηση του συντελεστή μεταφοράς θερμότητας μεταξύ των πτερυγίων και του περιβάλλοντος υγρού, με αποτέλεσμα βελτιωμένη απόδοση μεταφοράς θερμότητας.
Ο οδοντωτός σωλήνας με πτερύγια ASTM A192 κατασκευάζεται από σωλήνα ανθρακούχου χάλυβα χωρίς συγκόλληση που συμμορφώνεται με τις προδιαγραφές ASTM A192. Αυτοί οι σωλήνες έχουν ελάχιστο πάχος τοιχώματος 0,085 in. και διατίθενται σε διάφορα μεγέθη και μήκη. Η TS μπορεί να προσαρμόσει τους οδοντωτούς σωλήνες με πτερύγια ASTM A192 για να πληρούν τις ειδικές απαιτήσεις μιας συγκεκριμένης εφαρμογής. Αυτό περιλαμβάνει την προσαρμογή του μήκους, της διαμέτρου, του πάχους και της πυκνότητας του σωλήνα για την κάλυψη των απαιτήσεων μεταφοράς θερμότητας της εφαρμογής.
Προδιαγραφή του οδοντωτού σωλήνα με πτερύγια ASTM A192
| Προδιαγραφές | ASTM A192/ASME SA192 |
| Υλικό | Ανθρακούχο χάλυβα |
| Εξωτερική διάμετρος | 38,1 χλστ |
| Πάχος τοιχώματος | 2,9 χλστ |
| Μήκος | 5800 χλστ |
| Υλικό πτερυγίων | Ανθρακούχο χάλυβα |
| Τύπος πτερυγίου | οδοντωτός |
| Ύψος πτερυγίου | 12,7 χλστ |
| Πάχος πτερυγίου | 1.0 χλστ |
| Fin Pitch | 300 FPM |
| Γυμνά άκρα | 200 συν 200 χλστ |
| Οροι πληρωμής | T/T, L/C |
| Ωρα παράδοσης | Σύμφωνα με την απαιτούμενη ποσότητα |
Χημική Σύνθεση ( τοις εκατό ) του ASTM A192 με οδοντωτό πτερύγιο σωλήνα
| ΧΗΜΙΚΗ ΣΥΝΘΕΣΗ ( ποσοστό ) | ||||||||
| Πρότυπο | C, μέγ | Mn, μέγ | Ρ, μέγ | S, μέγ | Si, μέγ | Cr, μέγ | Ni, μέγ | Ν, μέγ |
| ASTM A192/ASME SA192 | 0.06-0.18 | 0.27-0.63 | 0.035 | 0.035 | 0.25 | - | - | - |
Μηχανικές ιδιότητες του οδοντωτού σωλήνα ASTM A192
| ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | ||||
| Πρότυπο | Αντοχή εφελκυσμού, MPa, ελάχ | Ισχύς απόδοσης, MPa, ελάχ | Επιμήκυνση ( τοις εκατό ), ελάχ | Σκληρότητα, μέγ |
| ASTM A192 | 180 | 325 | 35 | - |
Για να διασφαλιστεί ότι οι οδοντωτοί σωλήνες με πτερύγια ASTM A192 πληρούν τις προδιαγραφές, υποβάλλονται σε αυστηρές διαδικασίες ποιοτικού ελέγχου. Αυτό περιλαμβάνει τη δοκιμή των σωλήνων για αντοχή, ανθεκτικότητα και αντοχή στη διάβρωση, καθώς και τη διασφάλιση ότι πληρούνται οι διαστάσεις και οι ανοχές.
Οι οδοντωτοί σωλήνες με πτερύγια ASTM A192 είναι μια ευέλικτη και αξιόπιστη εναλλακτική λύση για ένα ευρύ φάσμα εφαρμογών μεταφοράς θερμότητας υψηλής πίεσης. Λόγω της αυξημένης επιφάνειας τους και της υψηλότερης θερμικής τους απόδοσης, είναι δημοφιλή σε λέβητες, εναλλάκτες θερμότητας και άλλες βιομηχανικές εφαρμογές.
